描述
OPTAV OV11SS-1FO-M12G 12G-SDI光纤延长器，采用单模ST光纤无损传输4K超高清视频。搭载稳定1310nm DFB激光模组，可将无压缩12G-SDI信号最远延长10公里，全面符合广电SMPTE行业标准，向下兼容各类主流SDI信号格式。设备支持双路5V供电模式，兼顾固定演播室与户外临时直播场景使用。迷你黑色金属机身小巧便携，便于隐蔽布线与现场快速部署，广泛适用于超高清广电演播室、体育赛事直播、后期制作中控室等专业场景。
12G-SDI光纤延长器核心优势
1. 符合SMPTE广电标准 11.88G超大超清带宽
严格遵循SMPTE系列广电传输协议，兼容SMPTE ST-2081-1、ST 424、ST-292-1、ST 259等行业规范，满载11.88Gb/s传输速率，原生无损传输4K 12G-SDI超高清视频流。内置1310nm DFB激光器，10公里全程光功率输出稳定均匀，依托光纤传输彻底隔绝舞台供电、工业设备带来的电磁干扰，长线传输画面无抖动、无损耗，精准还原色彩画质与视频同步性，彻底解决同轴SDI长线传输易出现噪点、断流等问题。
2. 超强向下兼容 适配全品类SDI信号
兼容新旧两代广电主流信号，无需转接设备即可直通MADI、DVB-ASI、标清SD-SDI、高清HD-SDI、3G-SDI、6G超高清SDI等多种格式。标准75欧姆BNC接口可直接对接专业SDI摄像机、视频切换台等广电设备，搭配通用单模ST光纤跳线即可快速组网，一台设备兼容机房现有全部SDI周边器材，大幅节省设备升级与额外配件采购成本，老旧系统可直接平滑升级4K直播链路。
3. 单模ST光纤 最远10公里超长传输
专用单模ST光纤传输架构，轻松实现楼宇之间、大型场馆内跨区域10公里远距离信号延伸。单纤布线重量远低于重型同轴线缆，有效整理机房杂乱线路；稳定激光光源保障全程超清信号一致输出，中长距离项目无需额外增设信号中继器，精简传输链路结构，搭建整洁简约的4K广电光纤信号传输系统。
4. 迷你金属机身 双模式灵活供电

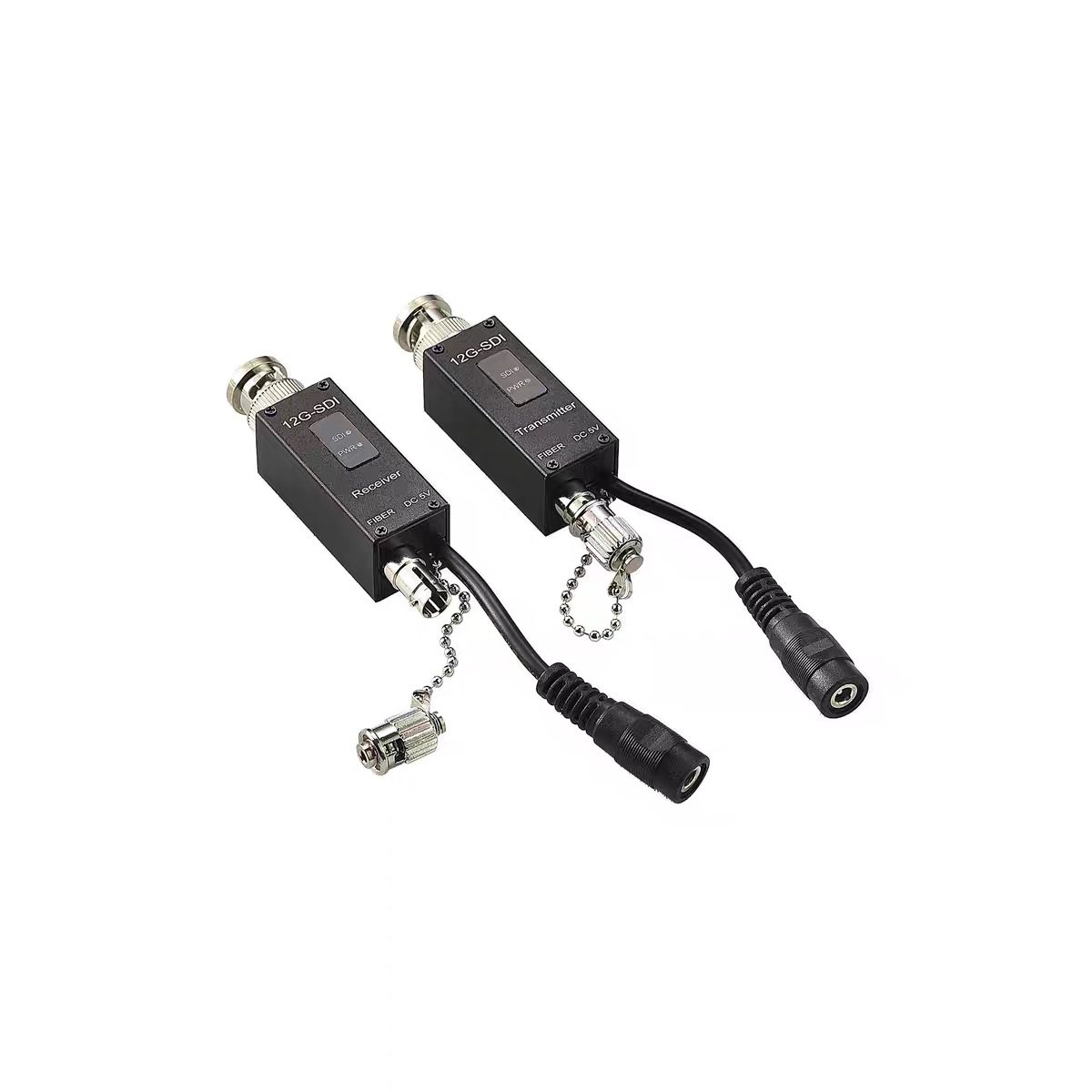

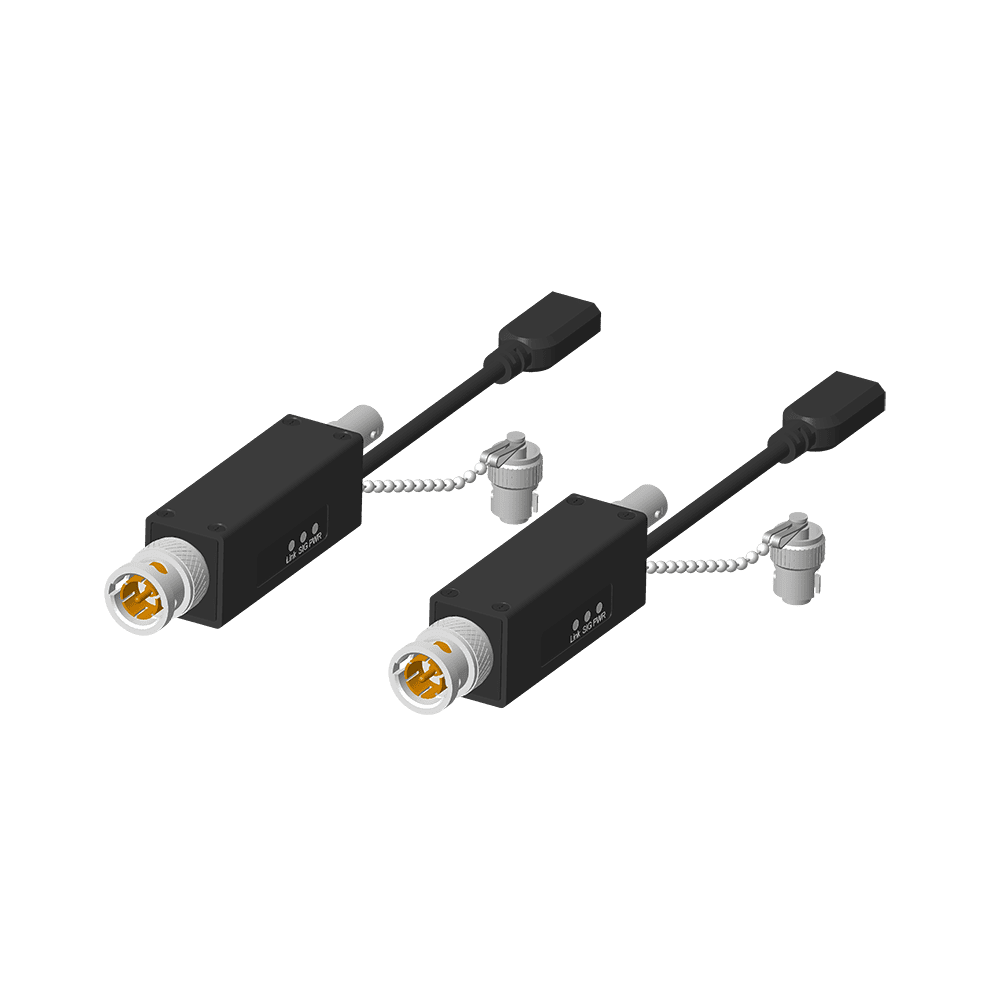

收发端统一采用黑色紧凑型金属外壳，尺寸仅20×20×50mm，多机位机房排布辨识度高。支持两种5V供电方式，分别为3.5mm直流接口与Micro USB接口，既满足演播室固定线路供电，也可搭配移动电源用于户外直播临时供电。机身纤细小巧，可轻松穿管布线、嵌入机柜缝隙与隐蔽设备间，安装无需额外支架，接线调试快速高效。
5. 超宽温域运行 全场景环境适配
环境适应能力极强，稳定工作温度范围-40℃~85℃，无惧户外直播酷暑严寒、机房高温积热、低温仓储监控等严苛工况。全密封金属机身抵御温差变化，长途运输与四季场地轮换使用性能稳定，同时耐受常规室内湿度环境，杜绝凝露损坏内部光电器件，户外、室内、野外转播均可全天候不间断稳定运行。
产品特点
- 兼容SMPTE ST-2081-1、ST 424、ST-292-1、ST 259多项广电标准
- 全面兼容MADI、DVB-ASI、SD/HD/3G/6G/12G-SDI全格式信号
- 最高11.88Gb/s传输速率，单模ST光纤最远传输10公里
- 标配ST光口+BNC视频接口，专业广电标准接口
- 体积迷你小巧，安装布线灵活便捷
产品规格参数
| 传输速率 | 11.88Gb/s |
| 机身材质 | 金属 |
| 机身颜色 | 黑色 |
| 传输距离 | 10公里 |
| 光纤类型 | 单模ST光纤 |
| 支持信号 | 3G/HD/SD、MADI、DVB-ASI、SD-SDI、HD-SDI、3G-SDI、6G/12G-SDI |
| 激光规格 | 1310nm DFB激光 |
| 供电方式 | 5V直流，支持3.5mm DC / Micro USB双接口 |
| 外形尺寸 | 发射端：20×20×50mm 接收端：20×20×50mm |
| 工作温度 | -40℃ ~ 85℃ |
主要应用场景
- 广电超清演播室12G/6G/3G/HD-SDI 4K视频信号远距离延长
- 体育场馆、大型晚会、户外直播现场摄像机光纤信号传输
- 影视后期制作机房远程监视器视频信号布线传输
- 博物馆、展厅4K超清大屏广播级视频信号组网布设
- 政企安防高清监控中心多路SDI超清视频远距离延伸

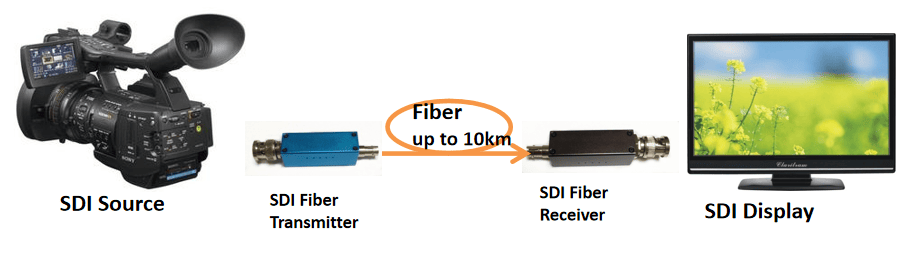

连接示意图
