描述

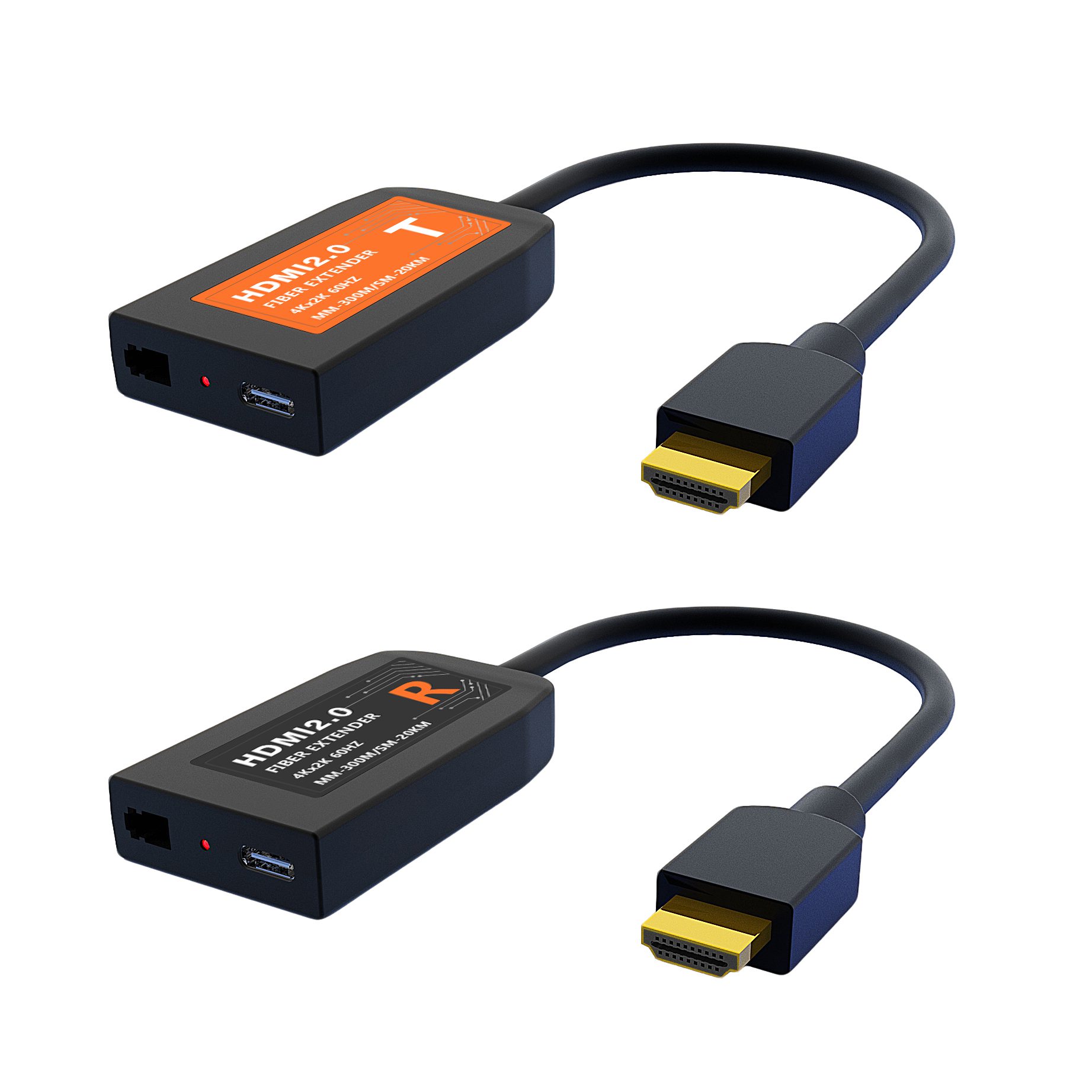

OPTAV 4K HDMI2.0尾纤式光纤延长器，支持多模300米/单模20公里双版本传输，是模块化专业HDMI光纤传输设备，适配各类超高清信号远距离灵活布设。产品完全遵循HDMI2.0协议标准，具备18Gbps传输带宽，搭载DSC2:1视觉无损压缩算法，稳定传输4K@60Hz高帧率HDR视频画面。光纤传输可彻底隔绝电磁干扰与射频干扰，广泛应用于企业会议室、广电播控机房、校园影音系统以及工业远距离显示等工程项目。
双距LC接口HDMI2.0尾纤光纤延长器核心优势
1. 多模300米+单模20公里双传输距离
采用一体化内置尾纤结构设计，无需额外加装模块，标配标准LC光纤接口，区分两种实用传输规格。OM3多模光纤版本可实现室内稳定传输300米，单模光纤版本最远支持20公里跨区域超长距离信号传输。一体式尾纤设计节省布线空间，完美适配嵌入式安装、隐蔽式布线等多种施工场景。
2. 满血HDMI2.0 18Gbps带宽 4K@60Hz HDR超清传输
足额支持18Gbps TMDS高清传输带宽，原生兼容4K@60Hz 4:4:4高色深画质，支持HDR10、杜比视界以及HDCP2.2版权加密协议。采用DSC2:1视觉无损压缩技术，轻松承载高规格超清视频信号，向下兼容1080P、720P等常规分辨率设备，适用于直播监看、展厅LED大屏、高清会议投屏等多种使用场景。
3. 全光路电气隔离 杜绝各类信号干扰
采用光电转换光纤传输模式，实现电气信号完全隔离，有效消除配电柜、伺服电机、广电舞台灯光等设备带来的画面闪烁、雪花噪点、黑屏闪断等故障。在强电磁干扰的工业厂区、医疗影像室、电视台机房等复杂环境中，依旧能够长时间稳定输出纯净高清视频信号。
4. 专业智能EDID精细化管理
设备配备USB-C母口实现全功能EDID管理，支持信号直通、自动适配、内置通用EDID预设参数，可一键读取、保存显示端EDID数据，同时支持直接写入.bin配置文件，快速匹配不同显示设备，杜绝分辨率不匹配、无信号输出等问题。
5. 金属机身设计 即插即用免驱动
紧凑型铝合金金属外壳散热性能优异，支持壁挂固定安装。纯硬件传输架构无需安装任何驱动程序，仅插入光模块与光纤线路即可通电使用，部署简单便捷，可满足商用、工业场景7×24小时不间断长期稳定运行需求。
产品特点
- 支持18Gbps超大高清视频传输带宽
- 最高支持3840*2160@50/60Hz YUV4:4:4超清分辨率
- 全面兼容HDCP2.3/2.2/1.X全版本加密协议
- 支持HDR10、HDR10+、杜比视界画质透传
- 兼容LPCM7.1声道、杜比5.1、杜比全景声、DTS:X等全格式高清音频
- USB-C接口智能EDID管理，支持直通、自适应、读写配置文件
- OM3多模光纤最远传输300米，单模光纤最远可达20公里
- 支持DDC/CEC/HPD全功能信号同步传输
- 体积小巧结构可拆卸，安装灵活适配多种场景
- 发射端支持5V/1A直流供电或HDMI线直供电两种方式
- 可与同系列DVI、DP、USB-C接口产品互通配对使用
规格参数
| 发射端 | 接收端 | |
| 协议标准 | HDMI 2.0 | HDMI 2.0 |
| 加密协议 | HDCP 2.2/1.4 | |
| 视频带宽 | 18Gbps | |
| 传输距离 | 单模光纤：20公里 多模光纤：300米 |
|
| 支持分辨率 | 4K×2K@60HZ 4:4:4 8bit | |
| 接口规格 | HDMI-A 19针公头+LC | LC+HDMI-A 19针公头 |
| 滤波波长 | 内置1270nm/1310nm双波长滤波 | |
| 供电方式 | 5V/1A 或HDMI线供电 | 5V/1A |
| 设备功耗 | 3W | 2W |
| 机身颜色 | 黑色 | 黑色 |
| 机身尺寸 | 尾纤长度：190MM | |
| 主机：64×35×12.3MM | 主机：64×35×12.3MM | |
| 包装尺寸：250×180×37MM | ||
| 产品重量 | 单机：85g | 单机：85g |
| 套装总重：450g | ||
| 工作温度 | -10℃~60℃ | |
| 存储温度 | -40℃~85℃ | |
| 适用湿度 | 20%-90%RH，无凝露 | |
主要应用场景
- 多层楼宇企业会议室远距离高清投影布设
- 电视台直播播控机房高清信号延长传输
- 校园报告厅、跨楼栋数字标牌影音系统搭建
- 智慧城市道路4K监控摄像头光纤远距离传输
- 医院医疗影像远程显示工作站信号传输

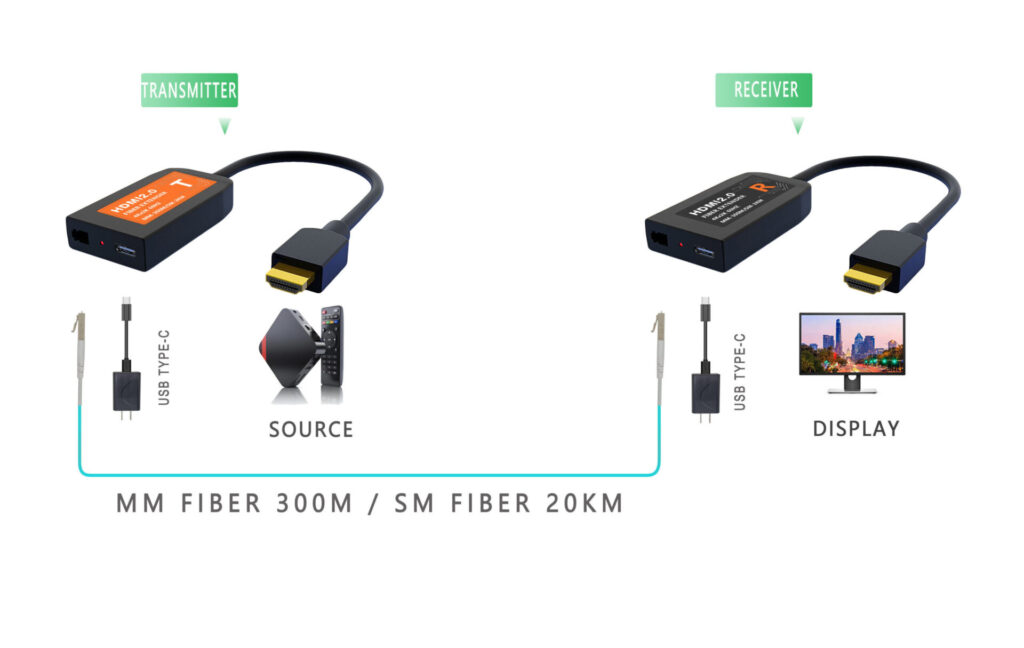

连接示意图
