描述

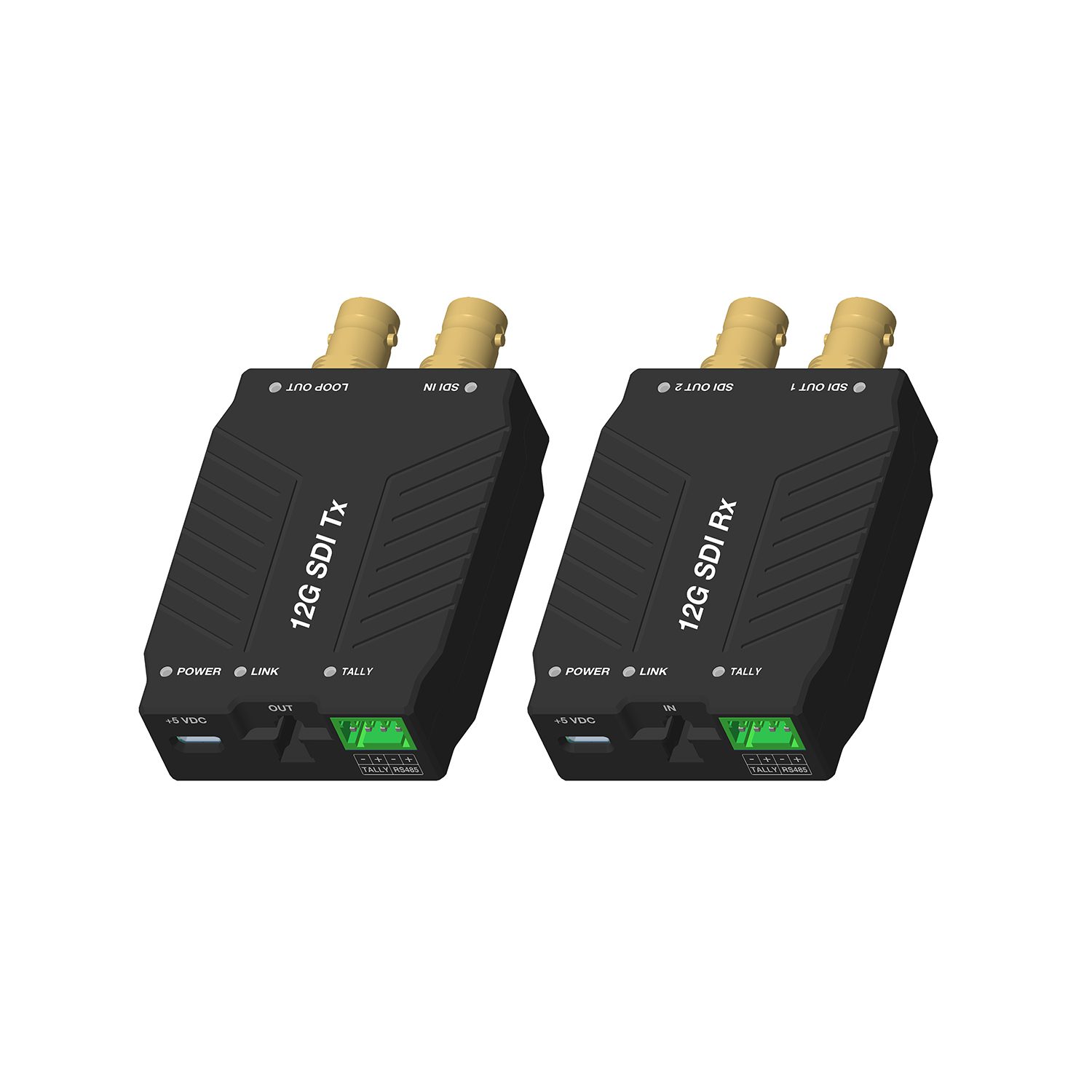

OPTAV OV12SS-1FO-12G带环出12G SDI光纤延长器，依托LC单模光纤实现无损4K@60Hz超高清视频传输。这款双接口金属款收发设备内置信号重定时芯片，可同步搭载RS485控制信号与Tally指示灯信号同纤传输，稳定传输12G-SDI全规格广播级信号，最远传输距离可达10公里，全程无信号损耗、无画面抖动。发射端自带SDI环出口，接收端支持双路SDI同步输出，轻松搭建多监视器画面分发系统。产品广泛适配广播摄像机管控、体育赛事直播、影视后期制作等专业场景，轻薄黑色金属机身便于标准机柜安装，现场布线简洁高效。
带环出12G SDI光纤延长器核心优势
1. 全兼容SMPTE协议 内置专业重定时芯片
设备全面遵循主流SMPTE广播行业标准，完美兼容ST-2082-1(12G)、ST-2081-1(6G)、ST-424(3G)、ST-292(高清)、ST-259(标清)全系列信号格式。内置重定时模块，精准锁定11.88Gbps、5.94Gbps、2.97Gbps等各类标准码率及细分子码率，有效修正长距离光纤传输产生的信号时序偏差，彻底消除画面抖动问题。同时原生支持DVB-ASI与AES10 MADI音频信号，实现音视频一体化广播信号传输，可直连市面主流12G/6G/3G-SDI专业广播摄像机，无需额外配置信号处理设备，有效缩减演播室配套设备投入。
2. 发射端环出+接收端双输出 便捷信号分发
针对多路画面同步监看、信号分流使用需求，设备采用差异化双接口实用设计。发射端配备SDI环出口，无需外接信号分配器，即可直接连接本地摄像机监视器实现实时预览；接收端搭载两路独立同步SDI输出接口，可同时对接信号切换台与远端大屏显示设备。省去外置信号分频设备，减少线路杂乱问题，规避信号分频带来的衰减损耗，单条光纤链路即可同步完成摄像信号回传、本地预览、远端多屏显示，搭建精简高效的直播摄制信号传输链路。
3. 双向RS485+Tally灯信号一体化透传
在传输高清视频信号的同时，依托同一条光纤同步搭载各类辅助控制信号。支持双向RS485串口信号顺畅传输，可在远端完成云台摄像机角度调节、参数设置等远程操控；同步兼容Tally导播指示灯信号传输，10公里超长距离内均可精准触发机位提示灯。各类控制信号与视频信号共纤传输，无需单独铺设控制线，大幅简化户外直播、外景摄制现场布线流程，快速完成整套摄像机组控系统搭建调试。
4. 单模LC光纤传输 10公里超长距离稳定传输
设备采用1310nm DFB激光发射模组，搭配通用LC接口单模光纤进行信号传输，最远可实现10公里无损稳定延伸，完美满足跨楼宇演播室、大型赛事场馆大范围信号布设需求。标准LC光纤接口适配广电工程通用光纤跳线，通用性极强。利用光纤传输物理优势，彻底隔绝舞台供电设备、工业电气设备产生的电磁干扰与射频干扰，中长距离信号传输无需增设信号中继放大器，全程稳定输出3840×2160@60Hz无损4K超清画面。
5. 轻薄金属机身 宽温环境全天候稳定运行
整机采用紧凑型黑色金属外壳，尺寸85×50×18mm，体积小巧轻便，适配机柜上架、摄像机位固定、管线隐藏式安装等多种布设方式。统一机身造型兼容性强，设备采用5V Micro USB通用供电模式，固定式演播室与移动户外摄制场景均可灵活适配。金属外壳散热效果优异，电磁屏蔽能力强劲，设备工作温度范围宽广，可在-40℃~85℃严苛环境下稳定运行，无惧户外高温低温外景拍摄与密闭机房高温作业，全年不间断稳定支撑各类广播直播摄制工作。
产品特点
- 全面兼容ST-2082-1/ST-2081-1/ST-424/ST-292/ST-259全系列SDI协议
- 支持DVB-ASI、AES10 MADI专业广播音频信号传输
- 内置重定时芯片，自动锁定各类标准SMPTE码率，修正信号抖动
- 即插适配12G/6G/3G-SDI专业广播摄像设备
- 原生支持4K@60Hz高清超高清视频信号传输
- 集成双向RS485控制、Tally导播灯信号同步透传
- 单模光纤传输，最远稳定传输距离可达10公里
- 发射端环出、接收端双输出，轻松实现多路信号分流
规格参数
| 传输码率 | 11.88Gb/s |
| 机身材质 | 金属外壳 |
| 机身颜色 | 黑色 |
| 最大传输距离 | 10公里 |
| 适用光纤 | LC接口单模光纤 |
| 兼容信号格式 | 标清/高清/3G/6G/12G-SDI、MADI、DVB-ASI |
| 激光波长 | 1310nm DFB激光器 |
| 供电方式 | 5V，Micro USB接口供电 |
| 设备尺寸 | 发射端：85×50×18mm 接收端：85×50×18mm |
| 工作温度 | -40℃~85℃ |
主要应用场景
- 体育赛事、演唱会、新闻直播演播室4K摄像机远距离光纤信号延伸
- 影视后期剪辑机房本地环出预览+多监视器信号调度布设
- 户外转播车云台摄像机远程操控与Tally指示灯一体化传输
- 大型展馆、博物馆4K高清大屏多路SDI信号集中布线传输
- 户外实景外景拍摄现场摄像机超长距离高清信号无损延长

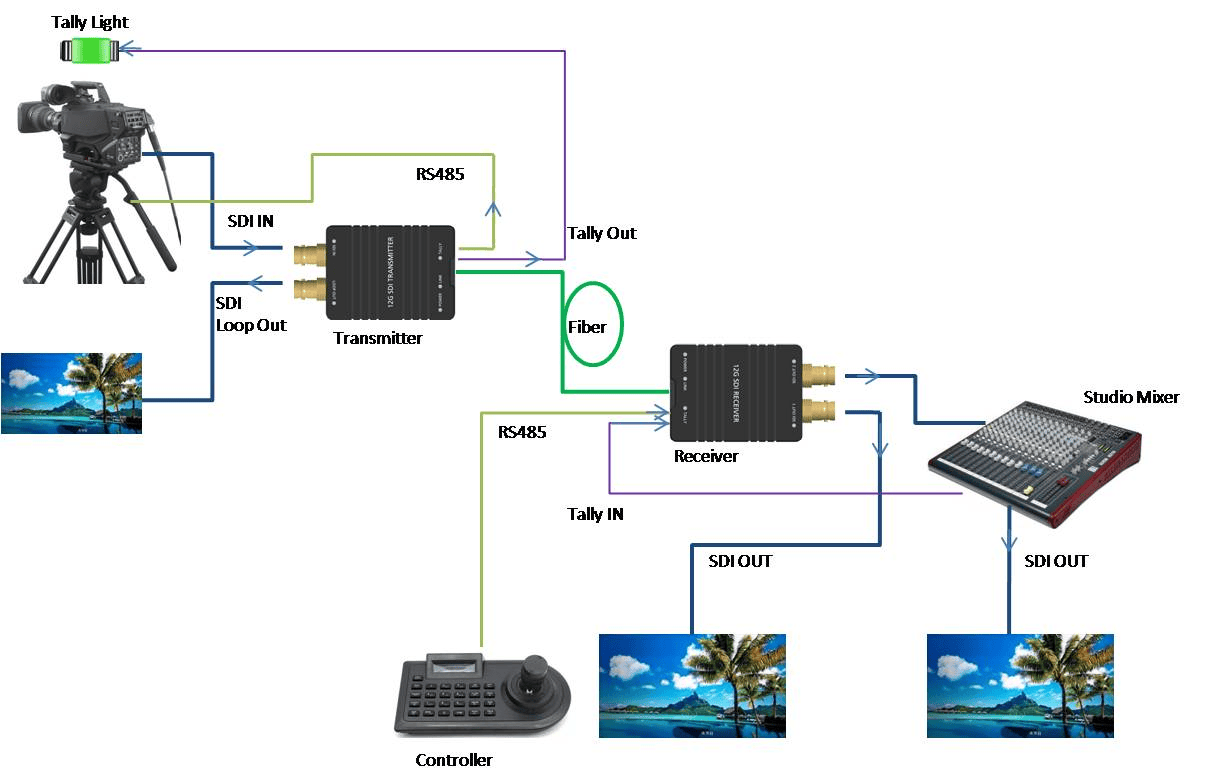

连接示意图
