描述
OPTAV迷你USB3.0光纤延长器（USB光纤信号延长器）可依托LC光纤链路，实现5Gbps超高速USB3.0无损信号传输。这款超小型铝合金设备包含单纤与双纤LC光纤两种款式，适配多种现场布线方案，同时推出纯USB3.0专用版与多版本兼容款两大机型，满足不同项目使用需求。设备搭配单模光纤最远传输150米，OM3多模光纤可达100米，全程无速率损耗。整机采用免驱动硬件设计，支持Windows、Linux/Unix多系统即插即用。这款迷你USB光纤延长器非常适配机器视觉、实验室检测、自助终端等项目场景，小巧铝合金机身既节省机柜空间，还具备出色的抗电磁干扰性能。
迷你USB3.0光纤延长器核心优势

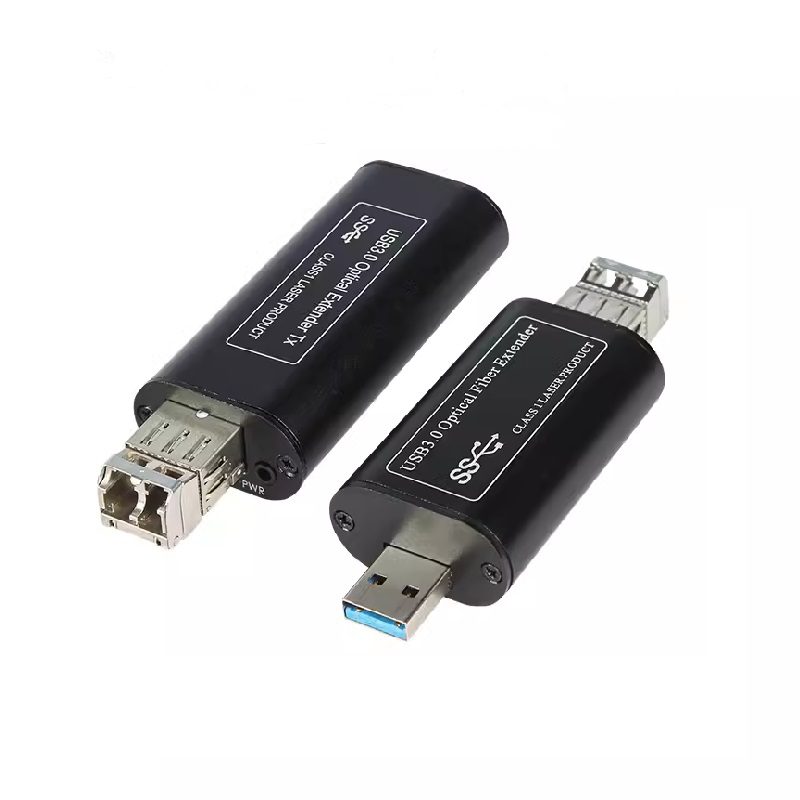

1.双光纤规格 单双纤灵活选配
首先，这款迷你USB3.0光纤延长器（USB光纤信号延长器）提供两种光纤接口模式，方便工程项目灵活布线。单LC单纤结构精简布线线路，适合隐蔽规整走线；双LC双纤结构更适合工业场景远距离稳定传输使用。设备内置1310/1550nm标准光波长，保障信号传输稳定流畅，标准LC接口也可兼容市面主流单模、OM3多模光纤跳线，方便工程商按需搭配使用。设备收发端规格统一，机房布局整洁，小型展厅与大型中控机房都可正常部署使用。
2.区分光纤类型 传输距离精准适配
在传输性能上，该款USB光纤延长器针对不同光纤设定标准传输距离，单模光纤支持150米无损延长，OM3多模光纤支持100米稳定传输。利用光纤传输优势，能够有效隔绝各类设备产生的电磁干扰与射频干扰，保障工业相机、高速存储设备长线传输稳定不断连、不掉速，无需额外增设信号中继设备，轻松完成远端USB外设搭建布设。
3.两大产品版本 专属使用/全兼容任选
按照设备兼容属性区分，该系列USB光纤延长器分为两种实用机型，OV11UU-1FO-M30 / OV11UU-2FO-M30为纯USB3.0专用型号，可发挥满带宽传输性能；OV11UU-1FO-M3C / OV11UU-2FO-M3C可全面兼容USB3.0/2.0/1.1各类外接设备。全系产品均可稳定输出5Gbps原生高速，无压缩无降速，客户可根据现场设备类型自由选型，合理控制项目整体成本。
4.超小铝合金机身 低功耗更节能

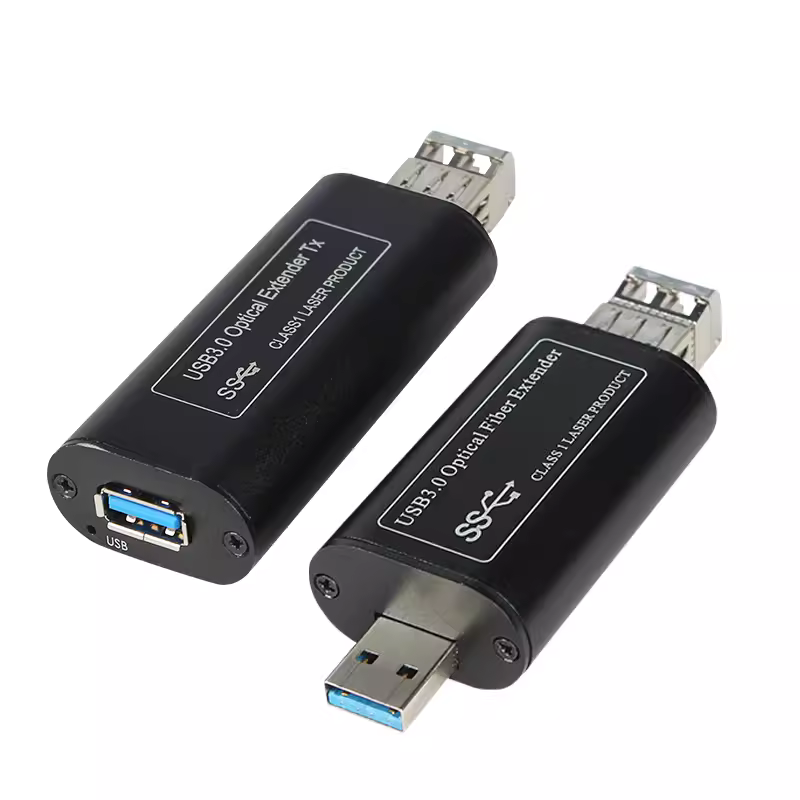

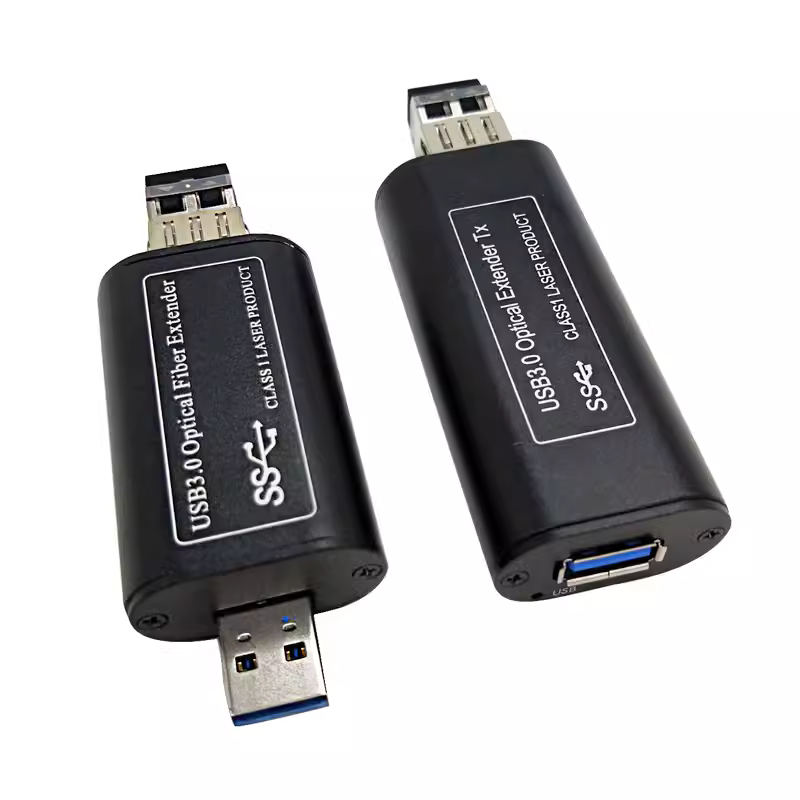

产品采用紧凑型结构设计，收发两端均采用89×33×18mm迷你铝合金外壳，轻量化机身散热效果好，屏蔽防护能力更强。整套设备采用5V直流供电，整体功耗低于5W，长时间运行稳定可靠。小巧机身可安装在狭小机柜、终端屏幕后方以及各类嵌入式设备内部，黑色统一外观整洁大气，空间有限的施工场景也可轻松完成布线安装。
5.免驱动跨系统即用 宽温运行适配多场景
设备采用纯硬件光电转换模式，无需安装驱动程序，在Win8、Win10以及全系列Linux、Unix系统中均可即插即用。产品工作温度范围为-20℃至50℃，满足商用、工业室内场景日常使用，储存温度可达-40℃至85℃，长途运输安全稳固。简易插拔式安装方式大幅减少现场调试时间，展会临时搭建、工厂车间组网都可以快速完成部署使用。
产品特点
- 单模光纤最远延长150米，OM3多模光纤最远延长100米
- 支持单纤/双纤LC接口，纯硬件设计免驱动，通电即可即插即用
- 支持USB3.0 5Gbps高速传输，标配USB3.0 A型接口
- 纯高速版本不向下兼容USB2.0、USB1.1低速设备
- 兼容Win8、Win10、全版本Linux及Unix操作系统
- 体积小巧轻便，现场安装布设简单便捷
产品参数
| 光学参数 | 接口类型 | 单纤/双纤 LC |
| 工作波长 | 1310/1550nm | |
| 外壳材质 | 铝合金 | |
| 机身颜色 | 黑色 | |
| 传输距离 | 单模光纤：150米 多模OM3光纤：100米 |
|
| 传输速率 | 5Gbps | |
| 兼容协议 | USB3.0 | |
| 供电电压 | 直流5V | |
| 整机功耗 | ＜5W | |
| 机身尺寸(长×宽×高) | 发射端：89x33x18(mm) 接收端：89x33x18(mm) |
|
| 整机重量 | 0.5千克 | |
| 使用环境 | 工作温度：-20℃~50℃ 储存温度：-40℃~85℃ |
|
主流应用场景
- 小型工业视觉系统远程摄像头光纤延长传输
- 实验室检测仪器远距离USB高速数据传输
- 自助服务终端、互动触控屏外置USB外设隐蔽布线
- 小型影音工作室高速固态存储设备光纤长线布设
- 医疗检测设备中短距离USB信号延长搭建

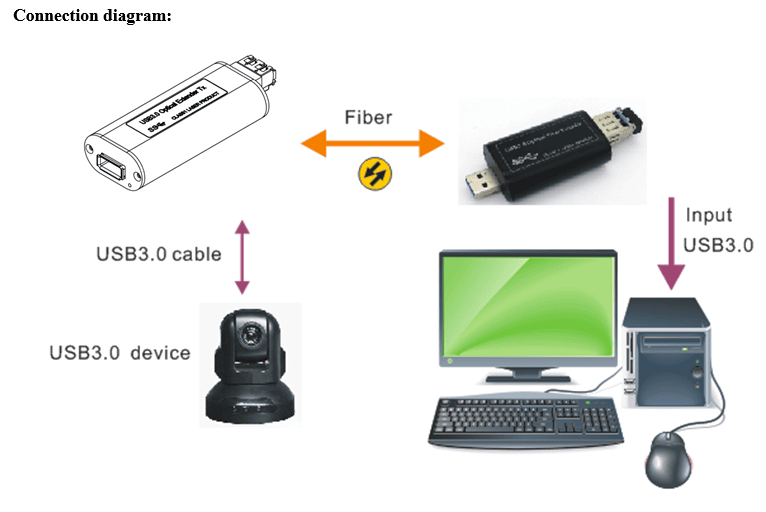

接线示意图
