描述
OPTAV OV11HO-1FO-S0T 4K60 HDMI2.0无损光纤延长器，单根LC单模光纤即可传输无压缩4K超高清视频。设备采用六通道CWDM DFB激光技术，在同一光纤内集成传输视频、网络、红外及串口控制信号。搭载18Gbps满速无损带宽，零延迟传输画面，全面兼容HDR与杜比视界，单模光纤最远可达700米，轻松解决跨楼宇超长距离信号延伸难题。自带双路10/100M网口实现网络同传，无需额外布线，适配广电中控室、影视后期工作室、大型数字标牌等高端专业影音项目。
4K60 HDMI2.0无损光纤延长器核心优势
1. 六波长CWDM单纤DFB激光传输架构
收发端内置六组独立DFB激光波长模组，4路6Gbps光通道（1270/1290/1310/1330nm）负责传输完整无损HDMI视频数据流，剩余2路1.25Gbps辅助波长（1490/1550nm）承载双向网络、红外、RS232、EDID及HDCP各类信号。仅用一根LC单模光纤，就能同步完成视频、网络、控制多类信号一体化传输。依靠波分复用技术彻底隔离高带宽视频流与低速辅助数据，杜绝信号串扰，大幅精简机房布线数量，省去光纤分光器与中继设备，有效降低工程耗材与现场施工成本。
2. 18Gbps无损带宽 4K60超清画质全能输出
产品完全符合HDMI2.0标准，通透兼容HDCP2.2及向下兼容旧版加密协议，全程18Gbps带宽无压缩运行，不压缩像素、不减损色彩细节，原生输出4096×2160@60Hz YUV4:4:4高色深视频。完整保留HDR、杜比视界全部画质源码，700米远距离传输画质全程无衰减。设备运行无帧延迟、无画面闪烁、无色彩偏移，影视调色、专业演播等高端场景均可实现源端与远端画质高度一致，专业影像传输表现稳定出色。
3. 700米单模光纤 超长距离稳定传输
设备适配行业标准LC接口单模光纤，内置稳定CWDM DFB激光发射模块，输出光功率均匀平稳，轻松实现700米远距离无损信号传输。通用LC接口适配广电、商用影音工程主流光纤跳线，通用性强。依托光纤介质天然优势，全面隔绝工业用电、照明设备产生的电磁干扰与射频干扰，跨楼层、跨楼宇大型影音工程无需加装信号放大器、均衡器，轻松搭建整洁易拓展的长效光纤传输链路。
4. 双网口百兆网络+双向红外串口多功能集成
借助专用辅助光信道集成多项实用传输功能，配备双RJ45网口支持10/100M以太网双向透传，满足远端设备联网通信、数据互通需求；双向红外信号顺畅传输，可远程操控大屏、投影仪开关机与信号切换；全功能RS232串口延伸，支持远程设备参数配置、故障调试与整套系统运维管理。一根光纤同时实现超清视频播放、网络连通、设备远程管控，场馆施工改造无需单独铺设网线与控制线，布线方案更简约。
5. 加大金属机身 超宽温域全天候运行

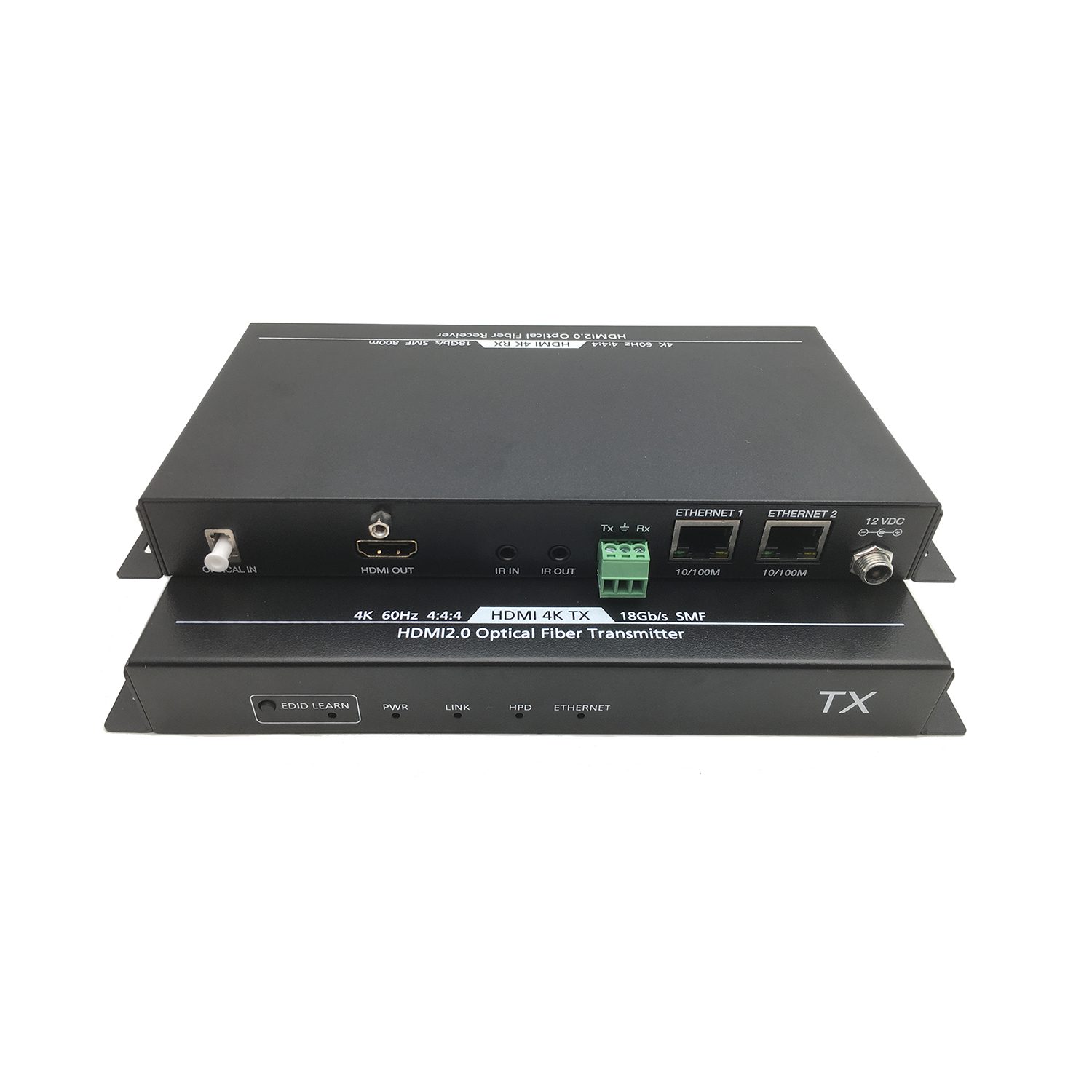

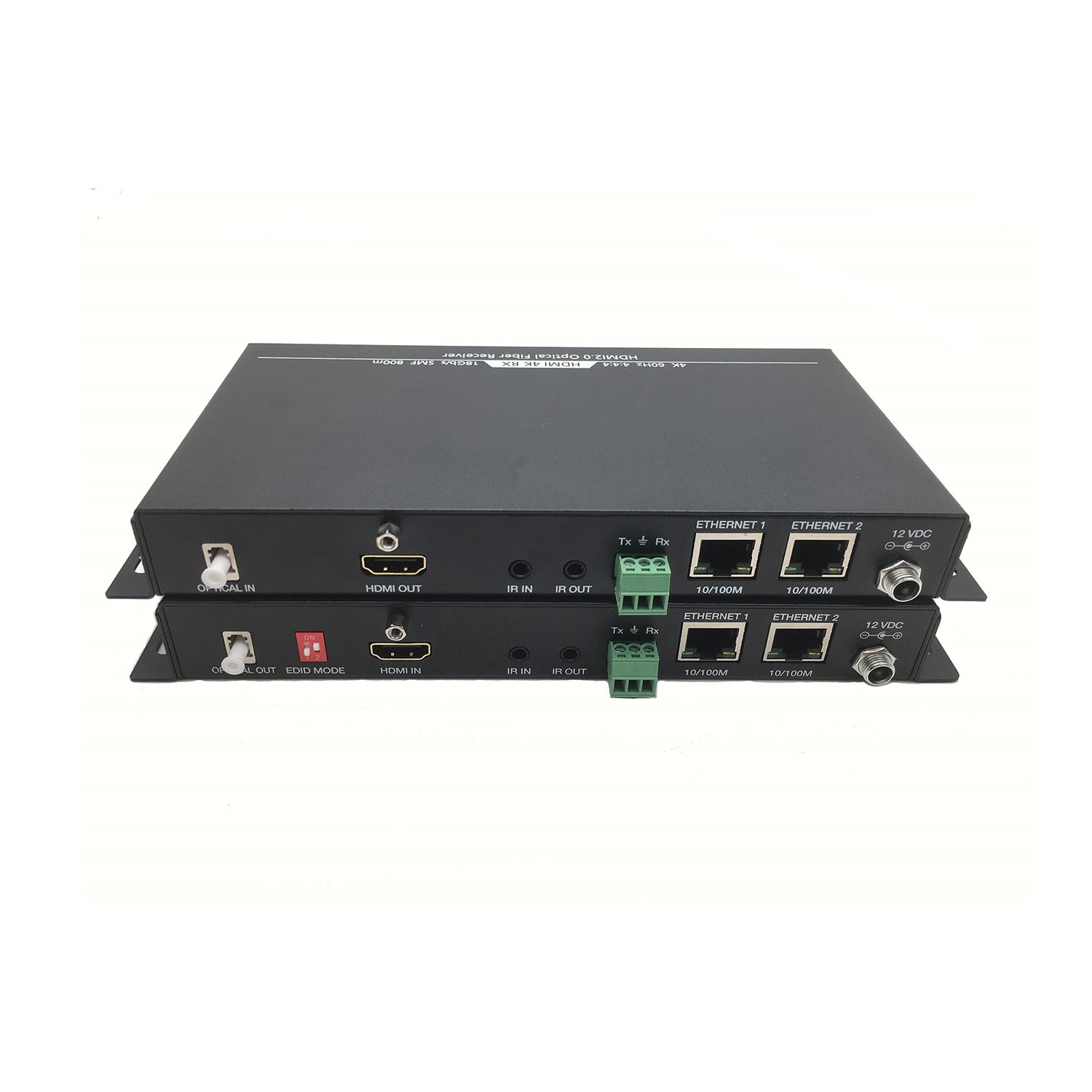

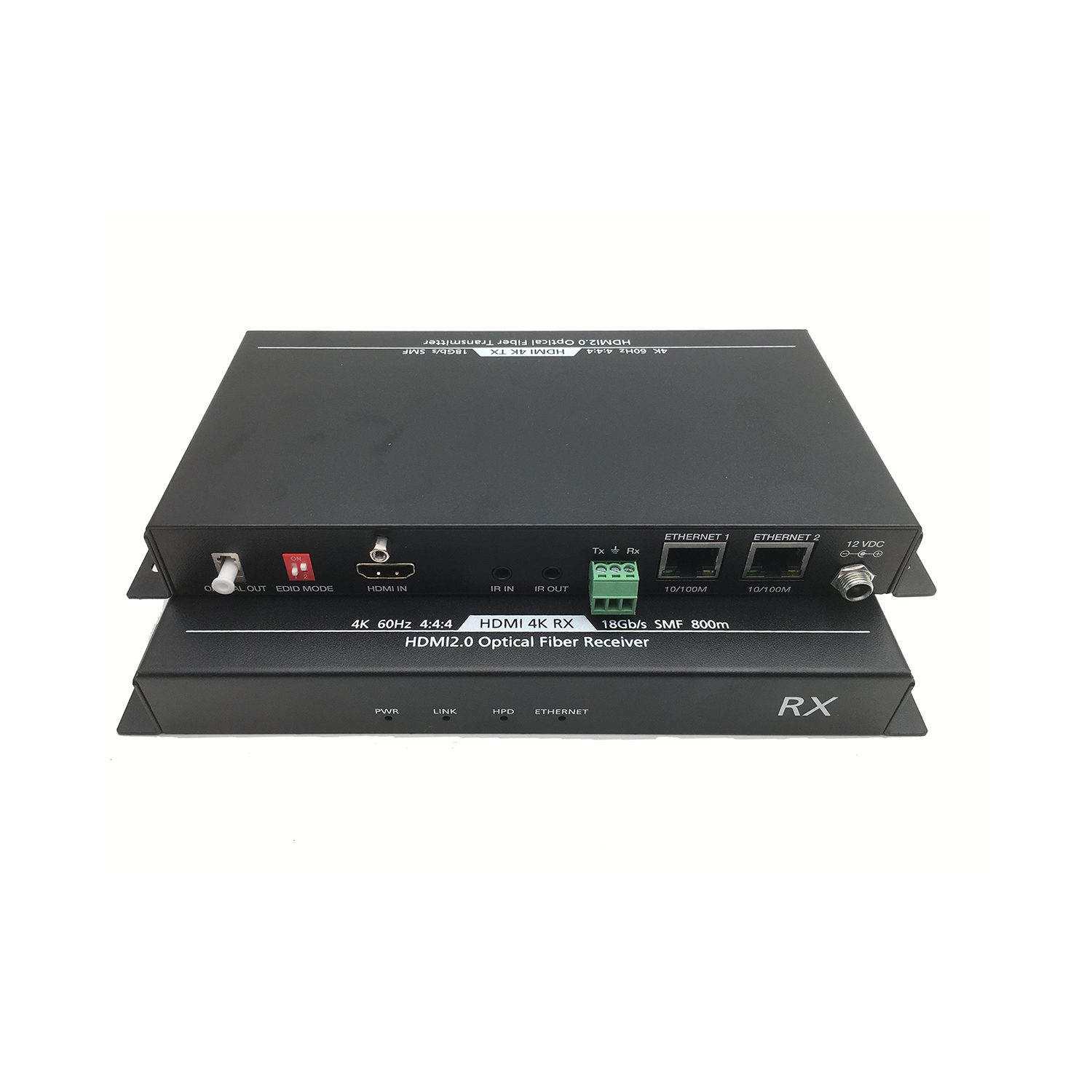

收发端采用加大款黑色金属外壳，规格190×99.5×26mm，机身散热面积更大，电磁屏蔽效果更佳，可满足24小时不间断连续工作需求。整机低功耗仅3W，搭配常规12V/2A直流电源适配器即可稳定供电。设备环境适应能力极强，工作温度-10℃~60℃，存储温度-40℃~85℃，高低温严苛环境均可正常工作。标配专用安装支架，支持机柜安装、壁挂安装两种方式，广电机房、大型展厅无需额外添置散热与防雷设备，长期运维省心省力。
产品特点
- 单LC单模光纤传输无压缩4K超高清视频信号
- 18Gbps高清传输带宽，满足专业无损影音传输需求
- 兼容HDMI2.0、HDCP2.2协议，适配各类高清影音设备
- 最高支持4K@60Hz YUV4:4:4专业级超清分辨率
- 采用CWDM单纤波分复用核心传输技术
- 内置六组标准波长DFB激光发射组件
- 单模光纤传输，最远稳定传输距离700米
- 支持双向红外遥控+双向RS232串口控制
- 自带2路RJ45百兆以太网口，实现网络同步传输
- 视频传输零帧延迟，原生支持HDR、杜比视界
- 金属加厚机身，散热优良，抗干扰性能强劲
规格参数
| 参数项目 | 发射端 | 接收端 |
| 视频协议 | HDMI 2.0 | |
| 加密协议 | HDCP 2.2/1.4 | |
| 传输带宽 | 18Gbps | |
| 传输距离 | 单模光纤：700米 | |
| 支持分辨率 | 4K×2K@60Hz 4:4:4 | |
| 接口配置 | HDMI母口+LC光纤口+双RJ45网口 | |
| 内置滤波波长 | 1270/1290/1310/1330/1490/1550nm | |
| 供电规格 | 12V/2A | |
| 单机功耗 | 3W | 3W |
| 机身颜色 | 黑色 | 黑色 |
| 机身尺寸 | 190×99.5×26mm | 190×99.5×26mm |
| 单机重量 | 550g | 550g |
| 整套包装重量 | 1500g | |
| 工作温度 | -10℃~60℃ | |
| 存储温度 | -40℃~85℃ | |
| 适用湿度 | 20%-90%无冷凝 | |
主要应用场景
- 影视后期工作室带网络远程4K调色监视器信号延长
- 广电电视台中控室多屏4K高清信号集中汇聚传输
- 大型商场、博物馆4K数字大屏影音+网络一体化布线
- 多层企业写字楼跨楼层会议室远程超清显示系统搭建
- 大型演艺场馆700米单模光纤音视频+网络综合传输项目

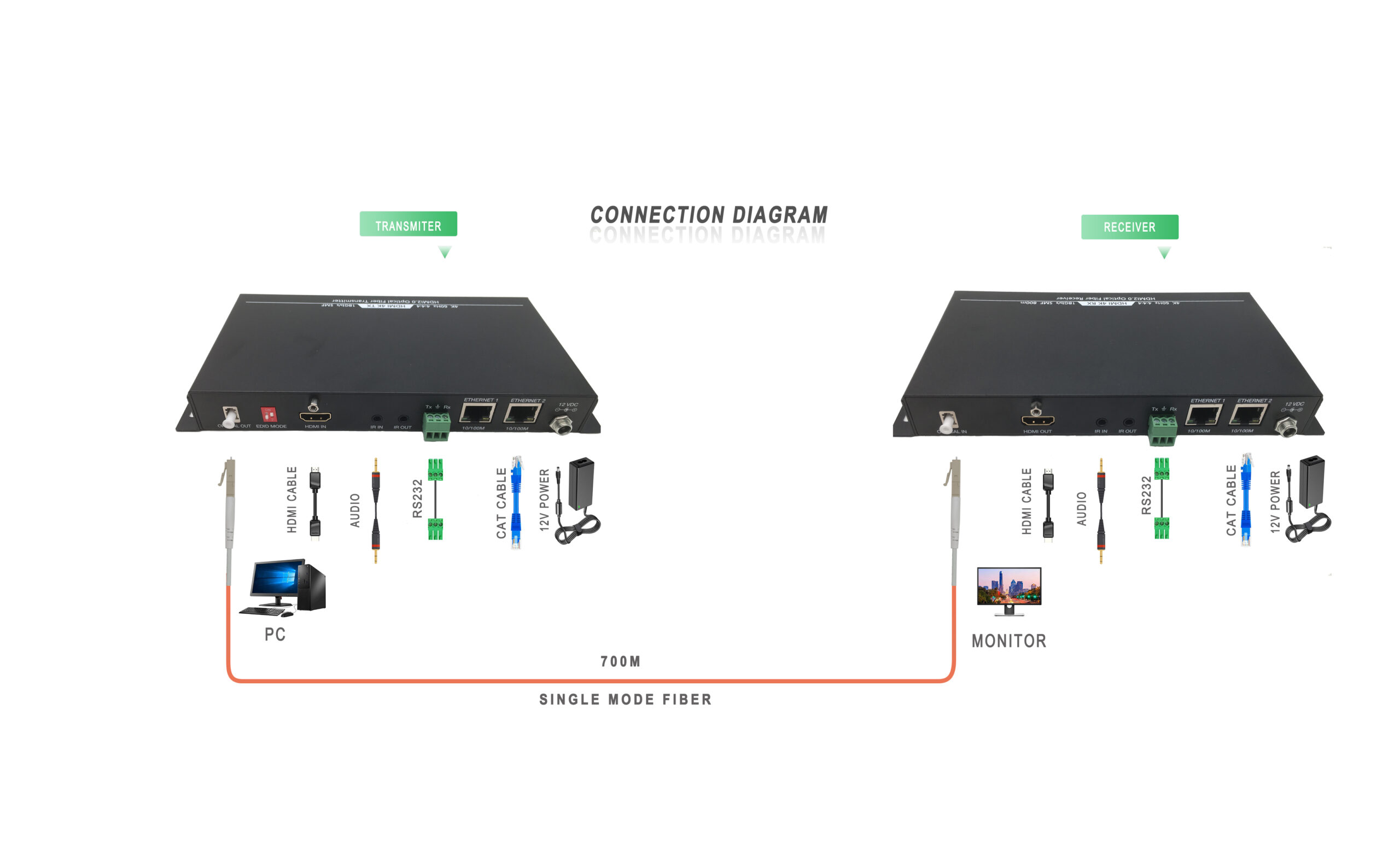

连接示意图
